一、产品用途

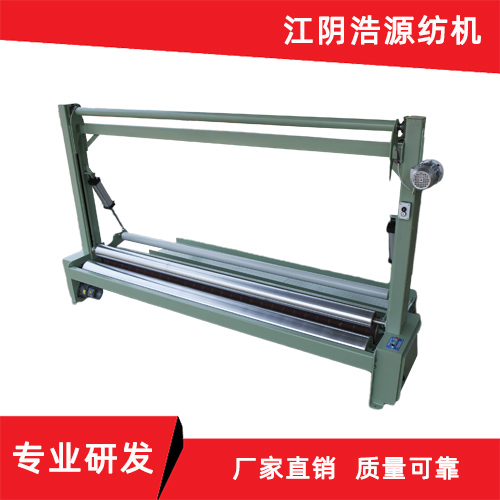

SCD138Y，SCD138BY，SCD138BY，型机外大卷装卷布机，主要有收卷主机、挡车过道踏板、电动加压辊、卷布管中心挡轴和电器控制等组成。收卷方式与SCD138，SCD138B，SCD138C型机外大卷装卷布机相同，本机是在其基础上配置了电动加压辊装置，从而增加了被动收卷的磨擦力。它以恒张力控制原理，自动跟踪前道工序完成大卷装收卷。本机适用于化纤长丝织物、表面光滑织物、玻纤织物、容易纬移的织物和厚重、坚硬等织物的收卷。可与各种型号的织布机、针剌机、定型机等设备配套使用。

二、产品特点

1．独立单元装置，只需连接电源和开、停机同步信号即可与其它设备组合。实时检测并跟踪前道工序的速度，实现与前道设备同步，以恒张力控制的方式自动完成大卷装收卷。

2．收卷张力在允许范围内，由操作介面任意设定。操作介面有按

键数码显示与触摸屏显示二种形式，供用户选择。操作介面实时显示当前收卷张力，同时可查看或修改已设定的基准张力。操作简单、方便、灵活。适用范围广泛。

3．配置张力检测机构、单片机、操作介面、变频器等控制技术，实时跟踪前道工序速度的变化，即使是变纬密织物其速度即时改变，均能自动同步跟随，响应迅速、控制精度高，本机配置了停车时张力自动保持、释放和自动放卷，取现了智能化自动控制技术的应用，满足了不同场合、不同品种的收卷要求。使操作简单又省心。

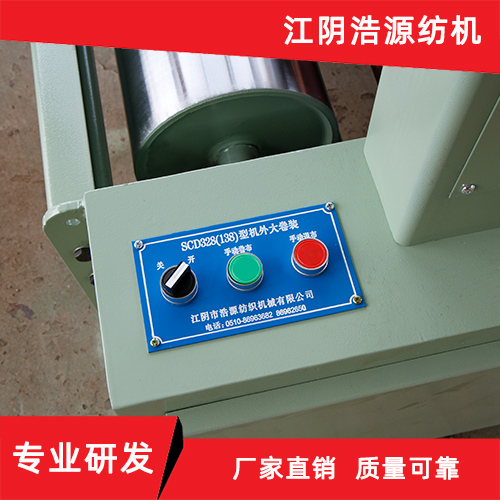

4. 收卷装置配有“手动收卷”、“手动放卷”、“张力保持选择”

三个操作开关，只有当需要时才选用，正常情况下收卷、停止与放卷自动实现，无需人为操作。减轻了操作工劳动强度；使操作更加简单、方便。

5.卷布罗拉能承受足够重量布卷的卷取，表面包覆根据卷取的织

物品种而定。

6. 电动加压辊装置，合适的加压辊重量和加压方式，根据织物品种的收卷情况对织物卷筒表面加压，增加织物小卷收卷时的磨擦系数，防止布卷与卷布辊筒间的打滑磨擦，同时可提升卷绕收卷张力，增加卷绕密度。加压辊上下由电动实现，可中途临时停顿、限位控制和顶部安全挂钩（无需加压时必须将压辊上升至顶部进入安全挂钩挂牢）。

7. 外形美观、结构合理、操作维护方便。

8. 根据用户需要，可增配气动推卷或手摇推卷辊装置。

三.主要技术参数
