一、产品用途

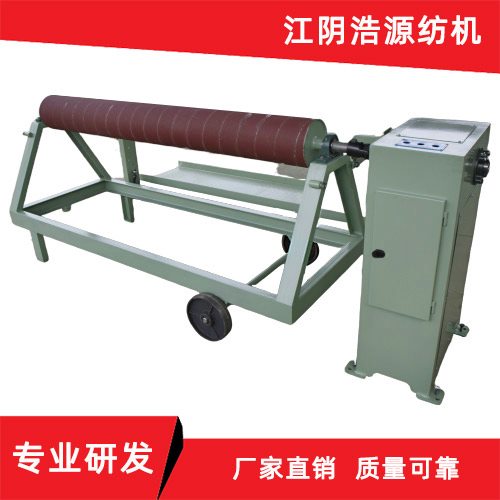

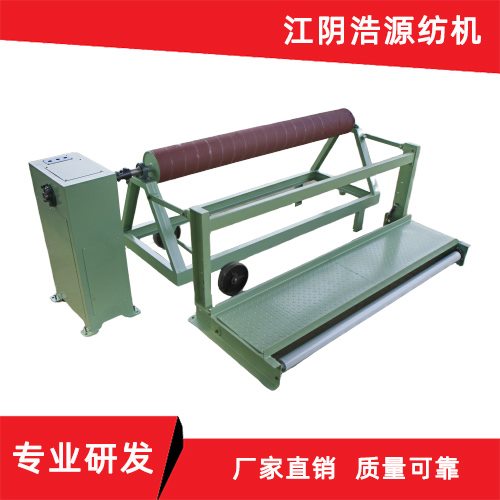

SCD328A，SCD328AJ型机外大卷装卷布机，有可移动中心收卷辊A字架、恒张力传动箱或恒转矩传动箱、挡车过道踏板、A字架固定支架和电器控制等组成。收卷方式是将布面幅宽直接卷绕于A字架上的卷布辊筒上，经传动箱连接卷布辊筒中心轴旋转，也称之为中心收卷或主动收卷。本机应用了“转矩传动与控制装置及收卷机”专利技术，专利号：ZL 2016 2 0396135.9。分别采用恒张力控制或恒转矩控制（收卷织物以内紧外松渐减小的卷绕密度）的原理，自动跟踪前道工序完成大卷装收卷。本机适用于织物表面光滑的高纬密织物、厚重坚硬织物、跳床布、特斯林布、窗纱织物、容易纬移的织物、布卷表面不能碰撞的织物和玻纤织物等品种的收卷。可与各种型号的织布机、针剌机、定型机等设备配套使用。

二、产品特点

1．独立单元装置，只需连接电源和开、停机同步信号即可与其它设备组合，实时检测并跟踪前道工序的速度，实现与前道设备同步，以恒张力或恒转矩控制的方式自动完成大卷装收卷。

2．收卷张力或初始转矩由操作介面设定，操作介面有数码显示设

置与触摸屏显示设置二种形式，供用户选择。操作介面实时显示当前收卷张力或转矩，同时可查看或修改已设定的基准张力或转矩。操作简单、方便、灵活。适用范围广泛。

3．配置张力或转矩传感器检测机构、单片机、操作介面、变频器

等控制技术，实时跟踪前道工序速度的变化，即使是变纬密织物其速度即时改变，均能自动同步跟随，响应迅速、控制精度高，本机配置了停车时张力自动保持、释放和自动放卷，取现了智能化自动控制技术的应用，满足了不同场合、不同品种的收卷要求。使操作简单又省心。

4. 收卷装置配有“手动收卷”、“手动放卷”、“张力保持选择”

三个操作开关，只有当需要时才选用，正常情况下收卷、停止与放卷自动实现，无需人为操作。减轻了操作工劳动强度；使操作更加简单、方便。

5.   中心收卷A字架有移动和固定二种形式，分别配置收卷辊筒固

定于A字架和在A字架上可拆卸的收卷辊筒，根据用户实际情况选用。中心收卷辊筒能承受足够重量布卷的卷取，与动力传动箱连接、分离方便，传动灵活、可靠。

6.   动力传动箱与地面固定，稳定、安全、可靠、方便。

7.   外形美观、结构合理、操作维护方便。

三、主要技术参数
