一、产品用途

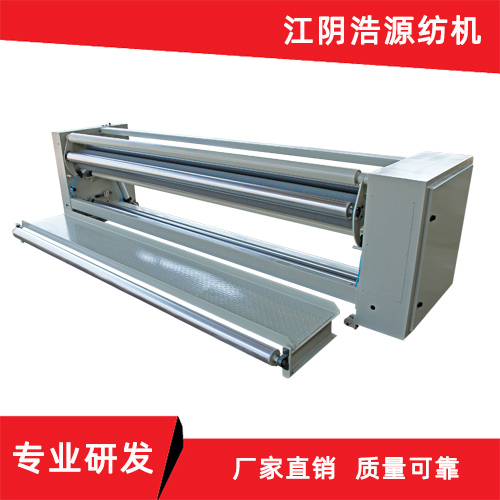

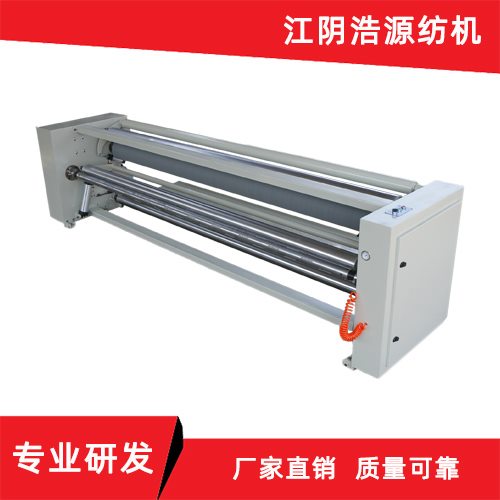

SCD338型机外大卷装卷布机，是与织布机、针剌机等主机设备配套使用的机外型大卷装收卷装置。本机应用了“转矩传动与控制装置及收卷机”专利技术，专利号：ZL 2016 2 0396135.9，采用恒张力与恒转矩组合控制的方式完成自动收卷，有效地提高了织物的卷绕密度和收卷质量。主要适用于玻纤方格布、网格布，窗纱网布，针剌滤布等光滑和容易产纬移的品种的大卷装收卷，同时也适用于其它需要以恒定张力与恒转矩控制的大卷装收卷场合。

二、产品特点

1．独立单元装置，只需连接电源和开、停机同步信号即可与其它设备组合，以恒张力自动跟踪的方式实现与前道设备同步并完成恒转矩张力收卷。

2．收卷同步张力与收卷转矩张力由操作介面设定，操作介面有数

码显示设置与触摸屏显示设置二种形式，供用户选择。

3．采用张力检测机构、单片机、操作介面、变频器等控制技术，

实现同步收卷与力矩收卷，控制精度高，操作简单、方便、灵活。满足不同场合、不同品种的需要。自动跟踪前道工序速度随时变化，即使是变纬密织物，其速度即时改变时均能自动实现同步。

4. 同步收、放卷运行自动实现，无需人为操作，减轻了操作工劳

动强度；只有当工作需要时可选用手动收卷或手动放卷。使操作更加简单、方便。

5.   卷布罗拉能承受足够张力的卷取，表面包覆根据卷取织物的品

种确定；中心卷布气胀轴根据幅宽与布卷重量可另配其它规格。

6.   气动压辊加压，提高卷绕密度，布卷平整，压力可调。

7.   收卷主机摆移，动程按需要确定，避免网格织物扭曲变形。

8.   外形美观、结构合理、操作维护方便。

三、主要技术参数
